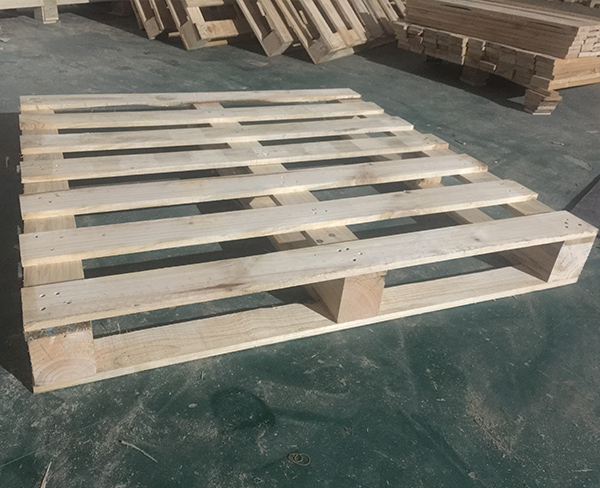

熏蒸托盤開裂變形主要由木材含水率失衡、材料選擇不當(dāng)或結(jié)構(gòu)設(shè)計缺陷引起。為避免此類問題，可采取以下綜合措施：

### 一、嚴控木材含水率

木材含水率是因素。熏蒸前需進行預(yù)干燥處理，將含水率控制在8%-12%區(qū)間。熏蒸后若木材回潮，需二次干燥至目標值。建議采用蒸汽烘干或熱風(fēng)循環(huán)干燥技術(shù)，確保內(nèi)部水分均勻蒸發(fā)，避免局部應(yīng)力集中。定期使用濕度檢測儀抽檢，確保批次穩(wěn)定性。

### 二、優(yōu)選原材料與結(jié)構(gòu)設(shè)計

1. **材料選擇**：優(yōu)先選用密度適中（0.45-0.65g/cm3）、紋理均勻的硬木，如白松、杉木或樺木。剔除含蟲洞、結(jié)疤或彎曲的劣質(zhì)木料，避免天然缺陷成為開裂起點。

2. **結(jié)構(gòu)優(yōu)化**：增加橫向支撐梁數(shù)量，托盤底部采用"井"字型或雙縱梁框架；邊角處用金屬包角加固，分散承重壓力。板材厚度建議≥15mm，承重節(jié)點預(yù)留5%冗余量。

### 三、改進加工工藝

1. **應(yīng)力釋放處理**：鋸切后對木材端面進行封蠟處理，減緩水分蒸發(fā)速度。倒角打磨所有棱邊，消除微觀裂紋。

2. **組裝工藝**：使用防銹鍍鋅鋼釘，釘入角度保持75-80度，避免順紋劈裂。膠合部位選用耐濕熱環(huán)氧樹脂膠，加壓固化時間延長20%。

### 四、規(guī)范使用與維護

存儲環(huán)境濕度控制在40%-60%，避免陽光直射或緊貼熱源。長期閑置時采用交叉堆碼方式，每層間墊緩沖材料。定期檢查并緊固松動部件，輕微開裂可注入木工膠+木屑填補修復(fù)。

通過系統(tǒng)性控制材料、工藝與使用環(huán)節(jié)，可有效將熏蒸托盤變形率降低至3%以下，延長使用壽命至5年以上。建議建立從原料入庫到售后跟蹤的全流程質(zhì)量追溯體系，實現(xiàn)問題歸因與工藝持續(xù)優(yōu)化。
